三星貼片電容命名規則-三星貼片電容規格對照表
2023/3/21 17:49:09??????點擊：
三星電機成立于1973年，在包括韓國的全球范圍內發展成為開發及生產核心電子部件的企業。三星電機(三星電機, Samsung Electro-Mechanics)的“電機”使用漢語中雷電的電和機械的機，還使用英語Electro(電的)和Mechanics(機械)。
三星電機成立時，基于生產Audio/Video部件，為大韓民國部件產品的自主技術奠定堅實的基礎，在上世紀1980年代將業務領域擴大到材料及計算機部件，在1990年代致力于開發芯片元件、移動通信元件、光元件等下一代有望新產品。以下內容是深圳智成電子整理，智成是一家TDK和村田代理商喜歡的點點關注，免費領取TDK村田三星樣品。

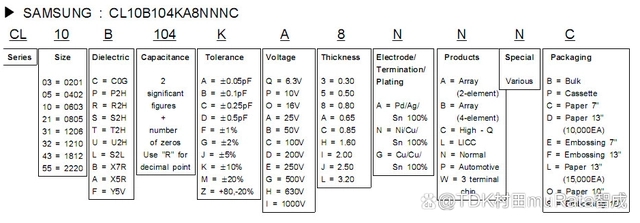

三星貼片電容命名規則
三星電容舉例說明：CL10B104KO8NNNC
各簡稱代碼如下：
03=0201(0603) 21=0805(2012) 42=1808(4520)
05=0402(1005) 31=1206(3216) 43=1812(4532)
10=0603(1608) 32=1210(3225) 55=2220(5750)
14=0504(1410) 01=0306(0816) 12=0508(1220)
02=01005(0402)
B指的是材質：A=X5R F=Y5V B=X7R X=X6S Y=X7S;
104表示的是電容容量;
一般三星貼片電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數;
如：104= 100NF
假如中間一位為R 則表示如：3R3 = 3.3pF。
K：表示的是誤差(B=±0.1pf F=±1% K=±10% C=±0.25pf G=±2% M=±20% D=±0.5pf J=±5% Z=+80/-20% );
O：表示承受的耐壓(Q=6.3V P=10V O=16V A= 25V B= 50V C=100V D=200V E=250V G=500V H=630V );
H：表示厚度 (3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米 5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米 8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米 );
N：表示端頭類別(A=常規產品 鈀/銀/鎳屏蔽/錫 100% 、N=常規產品 鎳/銅/鎳屏蔽/錫 100% 、G=常規產品 銅/銅/鎳屏蔽/錫 100% 、L=低側面產品 鎳/銅/鎳屏蔽/錫 100% );
N：代表產品( A =陣列(2-元素) B =陣列(4-元素) C=高頻 L =LICC N =常規 P =自動 );
N：代表專用碼;

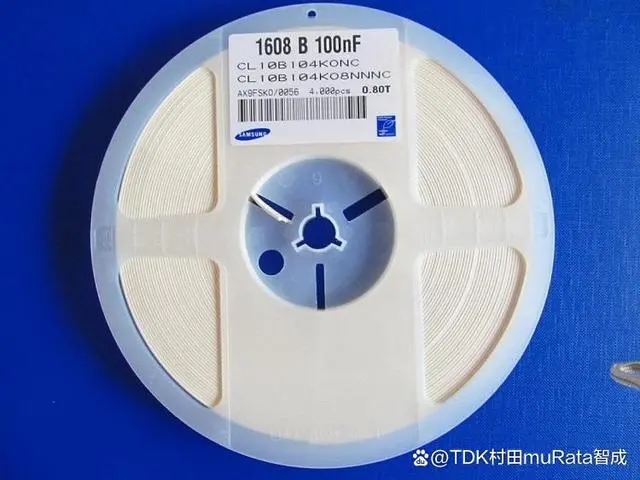

E：代表包裝方式(B=散裝 O=紙版箱料帶,10英寸料盤 E=壓花紙版箱,7英寸料盤 P=散裝箱 D=紙版箱料帶,13英寸料盤(10000ea) F=壓花紙版箱,13英寸料盤 C=紙版箱料帶,7英寸料盤 L=紙版箱料帶,13英寸料盤(15,000ea) S=壓花紙版箱,10英寸料盤)。
三星貼片電容規格對照表
