5分鐘了解P-N MOS管H橋原理
2024/6/24 10:27:08??????點擊：
所謂的H橋電路，其實就是控制電機正反轉的。如下圖所示，這是一種簡單的H橋電路，它由2個P型場效應管Q1、Q2與2個N型場效應管Q3、Q3組成，所以稱之為P-N MOS管H橋。
橋臂上的4個場效應管相當于四個開關，P型管在柵極為低電平時導通，高電平時關閉；N型管在柵極為高電平時導通，低電平時關閉。場效應管是電壓控制型元件，柵極通過的電流幾乎為“零”。

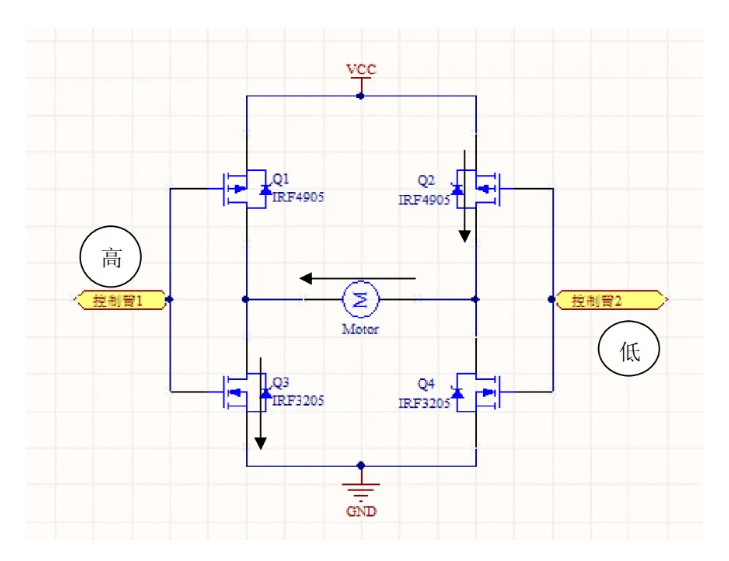

正因?yàn)檫@個特點，在連接好下圖電路后，控制臂1置高電平（U=VCC）、控制臂2置低電平（U=0）時，Q1、Q4關閉，Q2、Q3導通，電機左端低電平，右端高電平，所以電流沿箭頭方向流動（設為電機正轉）。

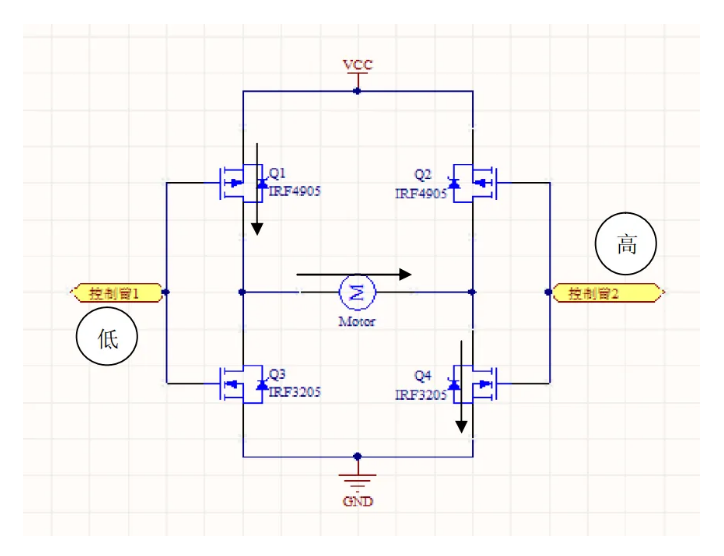

控制臂1置低電平、控制臂2置高電平時，Q2、Q3關閉，Q1、Q4導通，電機左端高電平，右端低電平，所以電流沿箭頭方向流動（設為電機反轉）。
● 當控制臂1、2均為低電平時，Q1、Q2導通，Q3、Q4關閉，電機兩端均為高電平，電機不轉；
● 當控制臂1、2均為高電平時，Q1、Q2關閉，Q3、Q4導通，電機兩端均為低電平，電機也不轉。
所以，此電路有一個優點，那就是無論控制臂狀態如何（絕不允許懸空狀態），H橋都不會出現“共態導通”（短路），非常適合我們使用。
（另外，還有4個N型場效應管的H橋，其內阻更小，有“共態導通”現象，柵極驅動電路較復雜，或用專用驅動芯片，如MC33883，原理基本相似，本文不再贅述。）

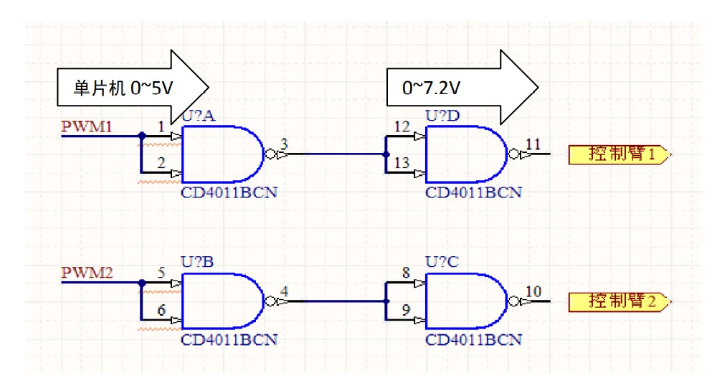

下圖是由與非門CD4011組成的柵極驅動電路，因?yàn)閱纹瑱C(jī)輸出電壓為0~5V，而我們小車使用的H橋的控制臂需要0V或7.2V電壓，才能使場效應管完全導通，PWM輸入0V或5V時，柵極驅動電路輸出電壓為0V或7.2V，但前提是CD4011電源電壓為7.2V，故CD4011僅做“電壓放大”之用。
之所以用兩級與非門，是為了與MC33886兼容。

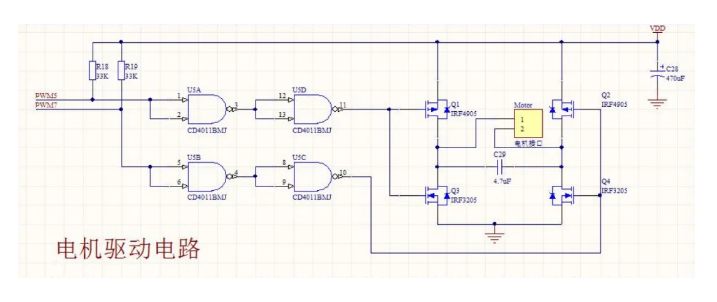

兩者結合就是下面的電路：調試時兩個PWM輸入端其中一個接地，另一個懸空（上拉置1），電機轉為正常。監視MOS管溫度，如發熱立即切斷電源檢查電路。CD4011的14引腳接7.2V，７引腳接地。
在使用時，單片機PWM輸出信號：1路為PWM方波信號，另一路為高電平（置1）；反轉亦然。
橋臂上的4個場效應管相當于四個開關，P型管在柵極為低電平時導通，高電平時關閉；N型管在柵極為高電平時導通，低電平時關閉。場效應管是電壓控制型元件，柵極通過的電流幾乎為“零”。
正因?yàn)檫@個特點，在連接好下圖電路后，控制臂1置高電平（U=VCC）、控制臂2置低電平（U=0）時，Q1、Q4關閉，Q2、Q3導通，電機左端低電平，右端高電平，所以電流沿箭頭方向流動（設為電機正轉）。
控制臂1置低電平、控制臂2置高電平時，Q2、Q3關閉，Q1、Q4導通，電機左端高電平，右端低電平，所以電流沿箭頭方向流動（設為電機反轉）。
● 當控制臂1、2均為低電平時，Q1、Q2導通，Q3、Q4關閉，電機兩端均為高電平，電機不轉；
● 當控制臂1、2均為高電平時，Q1、Q2關閉，Q3、Q4導通，電機兩端均為低電平，電機也不轉。
所以，此電路有一個優點，那就是無論控制臂狀態如何（絕不允許懸空狀態），H橋都不會出現“共態導通”（短路），非常適合我們使用。
（另外，還有4個N型場效應管的H橋，其內阻更小，有“共態導通”現象，柵極驅動電路較復雜，或用專用驅動芯片，如MC33883，原理基本相似，本文不再贅述。）
下圖是由與非門CD4011組成的柵極驅動電路，因?yàn)閱纹瑱C(jī)輸出電壓為0~5V，而我們小車使用的H橋的控制臂需要0V或7.2V電壓，才能使場效應管完全導通，PWM輸入0V或5V時，柵極驅動電路輸出電壓為0V或7.2V，但前提是CD4011電源電壓為7.2V，故CD4011僅做“電壓放大”之用。
之所以用兩級與非門，是為了與MC33886兼容。
兩者結合就是下面的電路：調試時兩個PWM輸入端其中一個接地，另一個懸空（上拉置1），電機轉為正常。監視MOS管溫度，如發熱立即切斷電源檢查電路。CD4011的14引腳接7.2V，７引腳接地。
在使用時，單片機PWM輸出信號：1路為PWM方波信號，另一路為高電平（置1）；反轉亦然。
